Headworks Bar Screen

1 Päärakenne ja toimintaperiaate





Päätyöpalkkinäyttökoostuu runkokokoonpanosta, vetoketjusta, voimansiirtojärjestelmästä, hammasharakokoonpanosta A, hammasharakokoonpanosta B, vedenalaisesta ohjauspyöräkokoonpanosta, vedenalaisesta apuverkosta, pohjajalkakokoonpanosta ja muista komponenteista.

Rakenne ja kokoonpano:Päätyötangon näytön runko on kiinteä rakenne. Se kootaan ja testataan erityisellä alustalla tehtaalla. Usean tunnin tyhjän-koekäytön jälkeen se voidaan toimittaa kokoonpanon laadun varmistamiseksi ja paikan päällä tapahtuvan asennuksen-yksinkertaistamiseksi.

Ohjauskiskot ja kehys:Ohjainkiskojen poikkileikkaus näytön molemmilla puolilla on suorakaiteen muotoinen, mikä estää seulan jäännösten tunkeutumisen puhdistusmekanismin toimintaan. Runko on hitsattu sopivan kokoisesta hiiliteräksestä jäykän tukirakenteen muodostamiseksi.

Vahvuus ja kestävyys:Runko kestää suuria voimia ja vedenpainetta, joka syntyy näytön puhdistuksen aikana. Kaikkien rakenteellisten ja toiminnallisten osien koko on suunniteltu estämään muodonmuutoksia ja tärinää, joka voi häiritä puhdistusta. Kaikki laakerit, ketjut ja tangot on kunnolla voideltu ja suojattu käyttöiän pidentämiseksi.

Asennus ja liitäntä:Asennustuet asennetaan runkotason molemmille puolille ja ne liitetään perustuksen upotettuihin teräslevyihin liitoslevyllä. Liitoslevyn yläpää pultataan runkoon ja alapää hitsataan upotettuun teräslevyyn paikan päällä sen jälkeen, kun rungon sivujen ja säleikön välinen rako on säädetty tasaiseksi. Säleikköä nostettaessa liitoslevyn ja rungon väliset pultit voidaan yksinkertaisesti irrottaa.

Jätevesisuodattimen suunnittelu, valmistus ja asennus suoritetaan asiaankuuluvien standardien mukaisesti. Se kestää suurista vedessä kelluvista esineistä aiheutuvia iskukuormituksia, mekaanisia kuormituksia haravan hampaiden käytön aikana ja vedenpainetta, joka johtuu vedenpinnan erosta ennen ja jälkeen seulan ilman muodonmuutoksia tai vaurioita.

Pyörivän seulapuhdistuskoneen rungon molemmilla puolilla olevat seinäpaneelit on hitsattu monikanavateräksistä. Ristikotangot ja kuonan{1}}pidätyslevyt on asennettu ristikon keskikanavateräkseen. Ristikon runko muodostaa kiinteän rakenteen, jolla on korkea lujuus ja jäykkyys. Suunniteltu vedenkorkeus ruudukon edessä on yli 0,8 metriä. Runko on valmistettu hiiliteräksestä korroosionkestävyyden takaamiseksi.

Ristikotangot on valmistettu litteästä ruostumattomasta 304-teräksestä, mikä varmistaa korkean suoruuden ja ei teräviä reunoja veteen päin olevalla-pinnalla. Tämän rakenteen ansiosta ritiläpalkkiin kertyneet roskat voidaan poistaa helposti.

Rungon molemmin puolin ja ristikkokaivon välissä on rako, joka on tiivistetty molemmilta puolilta kumilevyillä estämään roskien pääsyn läpi. Runko liitetään perustukseen asennetulla kanavateräksellä. Kanavan teräksen yläpää on pultattu runkoon, kun taas alapää hitsataan alustan esi-haudattuun teräslevyyn paikan päällä sen jälkeen, kun rungon molempien sivujen ja ristikon kaivon välinen rako on säädetty tasaiseksi. Jos säleikköä on myöhemmin nostettava, kanavateräksen ja rungon väliset pultit voidaan yksinkertaisesti irrottaa.

Varustukseen kuuluu siirrettävä apusäleikkö pääsäleikkötankojen edessä. Apusäleikön etäisyys vastaa pääsäleikön etäisyyttä. Lisäsäleikön roskat kaavitaan pitkien harahampaiden avulla, mikä estää tehokkaasti jäteveden roskat kulkeutumasta säleikön tankojen alle ja estämällä niiden kerääntymisen pohjalle.

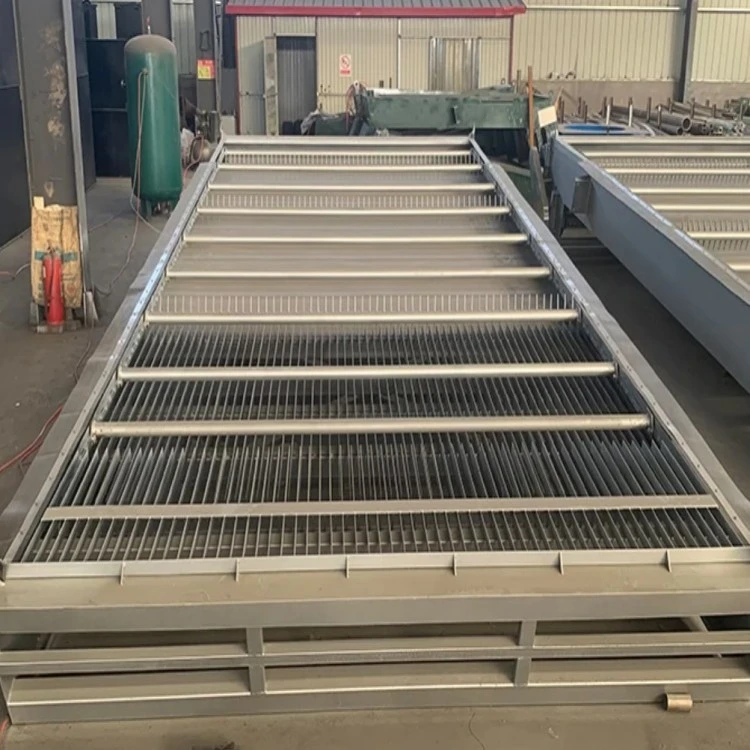

Säleikkötangot koostuvat rinnakkaisista litteistä terästankoista, jotka on kiinnitetty tukevasti säleikön runkoon. Tangot ovat 75 asteen kulmassa vaakasuoraan nähden ja ulottuvat ylöspäin kaukalon pohjasta, tyypillisesti 300 mm korkeammalle kuin veden syvyys säleikön edessä. Tankojen välinen rako on 15 mm. Tankojen -veteen päin olevat kulmat ovat kaarevia muodostaen tasaiset kaariviivat, jolloin roskat voidaan siepata ja poistaa helposti samalla, kun estetään kelluvia esineitä tarttumasta ristikkoon. Säleikkötangot on sijoitettu tasaisesti, yhdensuuntaisesti ja muodostavat tasaisen suojapinnan. Estääkseen roskien putoamisen alavirran kanavaan, ruostumattomasta teräksestä valmistettu kuonalevy asennetaan vedettömyyteen tankojen yläpuolelle ja kiinnitetään tukevasti runkoon.

Ritilän lianpoistolaite käyttää suljettua vetoketjua estämään roskien pääsyn ketjuun ja jumiutumasta ketjuun. Vetoketju koostuu ketjulevyistä, tapeista ja rullista, joita ohjaavat rungossa olevat kiskot. Rullat pyörivät ohjauskiskoja pitkin, ja ylempi hammaspyörä on kulumisen- ja korroosion-kestävä. Alempi hammaspyörän ohjauslevy varmistaa, että ketju ei sotkeudu, mikä estää tukoksia.

Vaihteistomekanismi on asennettu rungon yläosaan, ja se käyttää alennusmoottoria, jossa on ketju{0}}ketjupyörä. Ruuvin säätölaitteet rungon molemmilla puolilla säätävät ketjun kireyttä. Moottorin alennuslaatikko siirtää tehon kahdelle ketjupyörälle voimansiirtoakselin, pienen vaihteen ja ketjupyörän akselin suuren vaihteen kautta. Moottorin-vähennyslaite tarjoaa korkean siirtotehokkuuden, alhaisen melutason, pitkän käyttöiän ja vakaan toiminnan. Moottorin nimellisteho on 10 % suurempi kuin seulakoneen todellinen virrankulutus.

Supistimen lähtöakselille on asennettu mekaaninen ylikuormitussuoja (leikkaustappi). Jos sieppausmomentti ylittää supistimen nimellisvääntömomentin, leikkaustappi katkeaa välittömästi vaurioiden estämiseksi.

Pyörivän seulan lianpoistolaitteen käyttölaite sijaitsee seulakehyksen yläosassa ja on pääosin ruostumatonta terästä. Taajuusmuuttaja käyttää sähkömoottoria, jossa on vähennysventtiili ja pääketjukäyttö, mikä varmistaa korkean hyötysuhteen, alhaisen melutason ja vakaan toiminnan. Vetoakseli on suunniteltu riittävän lujiksi ja jäykiksi kestämään taivutusmomentteja ja vääntömomentteja. Supistimessa ja ketjuvaihteistossa on suojakuoret huoltoa ja tarkastusta varten. Käyttölaite sisältää myös ketjun kiristysmekanismin, mekaanisen ylikuormitussuojan ja sähköisen ylikuormitussuojan.

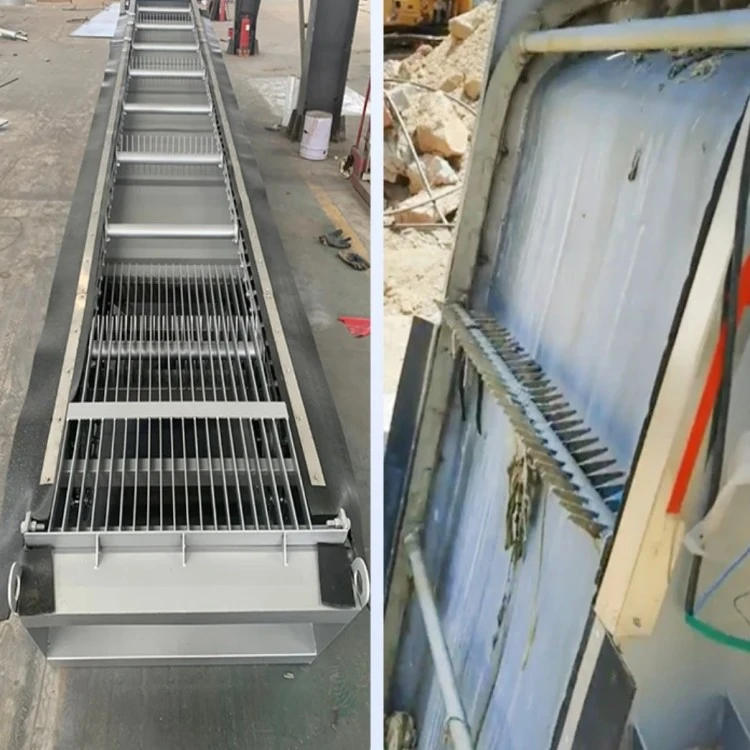

Lianpoistoharavan hampaat on valmistettu ruostumattomista teräslevyistä, joiden molemmilla puolilla on vinot hampaat. Ne asetetaan säleikön tankojen väliin siten, että niiden syvyys on yhtä suuri kuin säleikön koko leveys. Haravat on kytketty ketjunsiirtolaitteeseen ja niitä on kahta muotoa: pitkät haravat suurille roskamäärille ja lyhyet haravat koko kanavan leveydelle. Haravat ovat tasaisesti sijoitettuja ja kulkevat tasaisesti, tunkeutuen tarkasti tankojen välisiin rakoihin ilman hankausta. Niillä voidaan poistaa suurempia roskia, kuten ruohoa, puita, muovikalvoa ja kudottuja pusseja, jolloin poistoaste on yli 95 %.

Ruostumattomasta teräksestä valmistetun puhdistuskoneen pohjaan on asennettu siirrettävä vedenalainen seula (lisäverho), joka estää pohjaroskien pääsyn läpi. Kun seulahara ohittaa, lisäseula työnnetään pyörimään, jolloin hara voi liikkua tasaisesti ja poistaa roskat. Kun hara on ohi, vedenalainen seula putoaa vapaasti painovoiman vaikutuksesta. Kuminen iskuja vaimentava-levy on asennettu vähentämään iskuja näytön runkoon.

Kaikki vedenalaiset laakerit ovat itse{0}}voitelevia eivätkä vaadi ylimääräistä öljyämistä, mikä yksinkertaistaa huoltoa ja käyttöä. Vedenalaiset ketjupyörät ja ketjut on varustettu -lukkeutumattomilla suojalaitteilla, jotka helpottavat itse-puhdistusta ja purkamista.

Koneessa on sähköinen ylikuormitussuoja. Vian tai ylikuormituksen sattuessa se pysähtyy automaattisesti ja antaa hälytyksen. Järjestelmä on herkkä ja luotettava.

Siivouskone on suunniteltu ulkokäyttöön. Kaikki komponentit (runko, vetoakselit, seulatangot, likalevyt, vetoketjut, haravan akselit, kiinnittimet, haravan hampaat jne.) on valmistettu ruostumattomasta teräksestä, mikä varmistaa pitkän -käytön ankarissa olosuhteissa.

Puhdistuskone voi toimia jatkuvasti, turvallisesti ja vakaasti ilman haitallista tärinää kaikissa olosuhteissa. Se toimii hiljaisella äänellä, ei vaikuta ympäröivään ympäristöön, ja sen maksimimelutaso on alle 76 dB(A).

Laitteessa käytetään ketju{0}}levyn pyöritysrakennetta, jossa on kiinteä-bar veden-kulkupinta. Kun jätevesi virtaa läpi, seularakoja suuremmat roskat jäävät kiinni. Karan hampaat tunkeutuvat tankojen välisiin rakoihin. Vetoketjun pyöriessä haravan hampaat nostavat loukkuun jääneet roskat alhaalta ylös kuonanpoistoaukkoon. Roskat putoavat painovoiman vaikutuksesta poistoaukkoon, josta ne kerätään kuljettimella tai jäteautolla jatkokuljetusta tai käsittelyä varten.

Käyttölaitteessa käytetään sykloidista väkkäys- tai kierrevaihteistomoottoria, jossa on voimansiirtoketju tai käyttö, mikä takaa alhaisen melutason. Siinä on kompakti rakenne ja vakaa toiminta.

Haravahammaslevyt on valmistettu metallista, ne ovat erittäin tarkkoja ja näyttävät kauniilta. Kahden haravan hammaslevyn välinen etäisyys on 2,0–2,5 m ja keskelle on lisätty tukipalikka isompien roskien poistamiseksi tehokkaasti. Runko on kiinteä rakenne, jolla on korkea jäykkyys, helppo asennus ja vähäiset päivittäiset huoltotarpeet.

Laite on helppokäyttöinen ja sitä voidaan ohjata paikallisesti tai etäohjauksella.

Tahattoman ylikuormituksen estämiseksi se on varustettu mekaanisilla leikkaustapeilla ja kaksoisylivirtasuojalla, mikä varmistaa turvallisen ja luotettavan toiminnan.

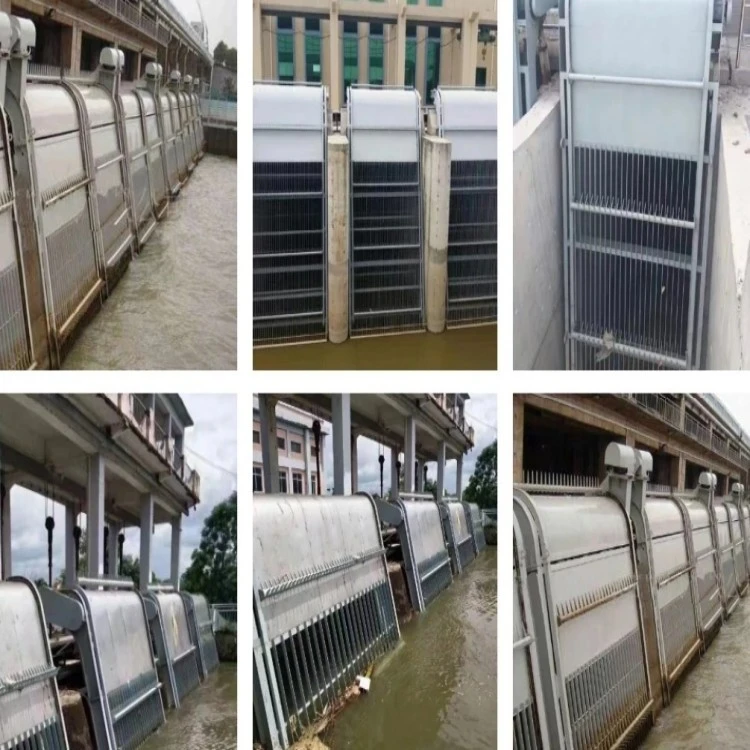

Se soveltuu yhdyskuntajätevedenpuhdistamon, jäteveden pumppausasemien, vesihuollon nostopumppuasemien ja jätevedenpuhdistamoiden vedenottopumppuhuoneiden sadeveden kelluvien roskien sieppaamiseen ja poistamiseen.
